ТОВ “Завод Укрмашпром” - ваш надійний партнер. Ми пропонуємо індивідуальний підхід до кожного замовлення, надійну якість та швидку виробничу потужність.

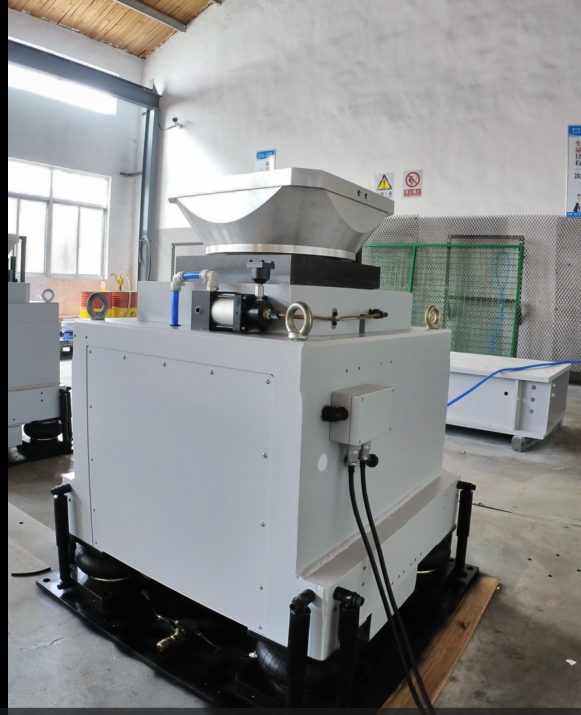

| Пневматичний вертикальний ударний тестер Модель: SVP250 | |||||||
| Максимальний розмір зони навантаження (Ш×Г) | 500×500 мм | ||||||
| Максимальна маса зразка | 50 кг | ||||||
| Форма хвилі | Прискорення удару (g) | Тривалість імпульсу удару (мс) | Максимальна зміна швидкості | ||||
| Напівсинусоїда | 10.0 ~ 350 g | 40.0 ~ 1.4 мс | Максимальна зміна швидкості (Δv, з навантаженням): 3.6 м/с | ||||
| Прискорення при поштовху (g) | Тривалість імпульсу поштовху (мс) | Максимальна зміна швидкості (Δv, повне навантаження): 4.0 м/с | |||||
| Напівсинусоїда(поштовх) | 5.0 ~ 150 g | 25.0 ~ 2.0 мс | Максимальна зміна швидкості (Δv, без навантаження): 2.6 м/с | ||||
Максимальна частота поштовхів: 100 ударів/хв | |||||||
| Аварійне відключення (Система безпеки) | Безпека | Конфігурація | |||||
| Блокування гальм, аварійний стоп | Оператор має використовувати навушники | ||||||
| Відключення живлення, резервне живлення | Необхідний окремий контрольний простір | SVP250 (насос виключено) | |||||
| Збій зв’язку (I/O): Перемикач зв’язку (з захисною вилкою), аварійний стоп | Вбудована система безпеки | Контролер і перемикачі | |||||
Система збору даних і акселерометр | |||||||
| Габаритні розміри (Ш×Г×В) | 1000 × 1050 × 1200 мм | Генератор HS і стелажі для запасних частин | |||||
| Маса установки | 1850 кг | Промислові вовняні фетрові матеріали | |||||
| Монтаж | |||||||
| Елемент | Опис | ||||||
| Розміщення тестера | Тестер має бути встановлений в окремому просторі. Рекомендується використання захисного огородження (тільки вертикального типу). | ||||||
| Вимоги до підлоги | Тестеру потрібна плоска промислова підлога для стабільної роботи. | ||||||
| Підключення повітря | Вимагає компресор із тиском 0,6–0,8 МПа. Потік повітря 1,0 ~ 2,0 м³/хв. | ||||||
| Підключення живлення | Живлення: трифазне промислове. Необхідне стабільне електроживлення без стрибків напруги. | ||||||
| Енергоспоживання | Пристрій підтримує аварійне відключення живлення, а також має резервне живлення. | ||||||
| Переміщення тестера | Через значну вагу тестера (1850 кг) рекомендується використовувати підйомне обладнання для транспортування та встановлення. | ||||||
| Експлуатація | |||||||
| Елемент | Опис | ||||||
| Контрольне середовище | Під час роботи тестера оператор має використовувати навушники для захисту слуху через високий рівень шуму. | ||||||
| Блокування безпеки | Вбудована система автоматичного блокування, що унеможливлює роботу пристрою при відкритому корпусі. | ||||||
| Режим управління | Вбудований контролер із аварійним вимикачем (екстрена зупинка). | ||||||
| Комунікаційні можливості | Тестер підтримує RS-232, RJ45, сумісний із Windows XP/7/8/10. | ||||||
| Моніторинг стану тестера | Система дозволяє контролювати стан пристрою та зчитувати параметри в реальному часі. | ||||||
| Обслуговування | |||||||
| Елемент | Опис | ||||||
| Інтервали технічного обслуговування | Перевірка тестера кожні 2 тижні: контроль стану з'єднань, герметичності та тиску повітря. | ||||||
| Робоче мастило | Використовується гідравлічне антифрикційне масло ISO-L-HM46. | ||||||
| Заміна масла | 1 раз на 2 роки або частіше, якщо система працює в інтенсивному режимі. | ||||||
| Перевірка рівня масла | Контролювати рівень мастила потрібно щотижня через оглядове вікно резервуара. | ||||||
| Поповнення масла | Доливати масло при зниженні рівня, не допускаючи роботи системи на низькому рівні мастила. | ||||||
| Очищення масляного фільтра | Рекомендується чистити або замінювати кожні 6 місяців. | ||||||
| Змазка колон | Виконувати змазку кожні 3 дні (3 см³ мастила на кожну колону). | ||||||
| Перевірка ізоляції | Регулярна перевірка стану пневматичних пружин і амортизаторів. | ||||||
| Модель | SVP250 (повітряний насос не входить) | Монтаж, експлуатація, обслуговування | |||||
| Розмір зони навантаження (Ш×Г), макс. | 500 × 500 мм | Підкатегорія | Опис | ||||
| Максимальна маса зразка | 50 кг | Монтаж (Installation) | |||||
| Прискорення удару (g) | 10,0 ~ 350 | Розміщення тестера | Необхідний окремий простір або захисне огородження (тільки вертикальне) | ||||
| Тривалість імпульсу удару (мс) | 40,0 ~ 1,4 | Вимоги до підлоги | Плоска промислова підлога | ||||
| Прискорення при поштовху (g) | 5,0 ~ 150 | Підключення повітря | Компресор із тиском 0,6–0,8 МПа | ||||
| Тривалість імпульсу поштовху (мс) | 25,0 ~ 2,0 | Підключення живлення (Power Supply) | Трифазне промислове живлення | ||||
| Максимальна частота поштовхів | 100 ударів/хв | Енергоспоживання | Відключення живлення, резервне живлення | ||||
| Δv, макс. (без навантаження) | 2,6 м/с | Переміщення тестера | Рекомендується використання підйомного обладнання | ||||
| Δv, макс. (повне навантаження) | 4,0 м/с | Експлуатація (Operation) | |||||
| Габаритні розміри (Ш×Г×В) | 1000 × 1050 × 1200 мм | Контрольне середовище | Для оператора потрібні навушники (захист слуху) | ||||
| Маса установки | 1850 кг | Блокування безпеки | Автоматичне блокування під час роботи | ||||
| Повітряний потік | 1,0 ~ 2,0 м³/хв | Режим управління | Вбудований контролер із аварійним вимикачем | ||||
| Тиск стисненого повітря | 0,6 ~ 0,8 МПа | Комунікаційні можливості | RS-232, RJ45 (сумісність з Windows XP/7/8/10) | ||||
| Форма хвилі удару | Напівсинусоїда (Half-Sine, HS), поштовх | Обслуговування (Maintenance) | |||||
| Робоча температура | 5 ~ 40 °C | Перевірка стану системи | Огляд кожні 2 тижні | ||||
| Відносна вологість | 0 ~ 90 % (без конденсації) | Заміна масла | 1 раз на 2 роки | ||||
| Живлення | 3 фази | Змазка колон | 3 см³ кожні 3 дні | ||||
| Робоче мастило | ISO-L-HM46 (антифрикційне гідравлічне) | Перевірка ізоляції | Регулярна перевірка стану пневматичних пружин | ||||
| Обслуговування | Заміна масла: раз на 2 роки, змазка колон: кожні 3 дні (3 см³) | ||||||
| Система безпеки | Блокування гальм, аварійна зупинка | ||||||
| Вимоги до встановлення | Плоска промислова підлога, окремий простір | ||||||
| Комунікація та управління | RS-232, RJ45, Windows XP/7/8/10 |
